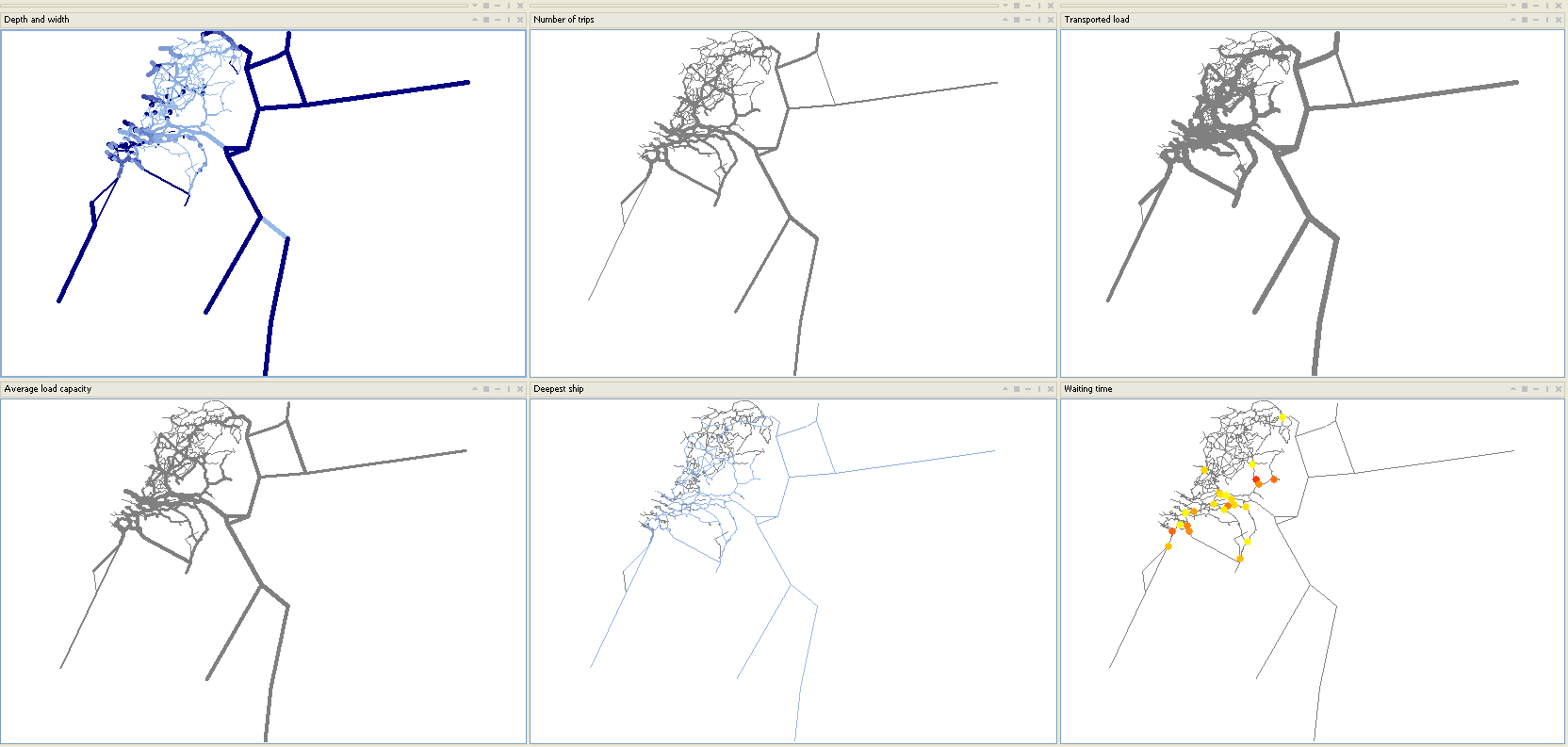

Een doorgerekend scenario heeft een visualisatie waarin kaartlagen kunnen worden aan- en uitgezet. Bijvoorbeeld de vaarwegen, de intensiteit op die vaarwegen, het toegelaten zijn van vaarwegen voor schepen en reizen, de drukte bij sluizen, enzovoort. Voor de standaard rapportage zijn zes visualisaties gedefinieerd die uit een aantal van die kaartlagen worden samengesteld.
Voor elke visualisatie geldt dat alleen de data gebruikt is die bij de reizen horen die binnen het opgegeven filter vallen. Als in het filter bijvoorbeeld op een transportas is ingezoomd, wordt alleen de intensiteit getoond als gevolg van de reizen op die transportas.
De kleuren en diktes in de figuren geven het volgende aan:
- Diepte en breedte
- De kleur van een vaarweg (een lijn in de figuur) geeft de maximale diepgang die een schip mag hebben als het over de vaarweg vaart. Hoe lichter het blauw hoe hoger het schip moet liggen. Vaarwegen die geen restrictie hebben op de diepgang of een maximale diepgang van meer dan 25 meter, hebben de donkerste kleur blauw.
- De breedte van een vaarweg (een lijn in de figuur) geeft de maximale breedte die een schip mag hebben als het over de vaarweg vaart. Hoe breder de lijn hoe breder het schip mag zijn. Vaarwegen die geen restrictie hebben op de breedte of een maximale breedte van meer dan 40 meter, zijn het breedst.
- Aantal reizen
De breedte van een vaarweg geeft het aantal reizen die over de vaarweg komt. Er is hiervoor een logarithmische schaal gebruikt.
- Vervoerde vracht
De breedte van een vaarweg geeft de hoeveelheid vraagt die wordt vervoerd met de reizen die over de vaarweg komen. Er is hiervoor een logarithmische schaal gebruikt.
- Gemiddeld laadvermogen
De breedte van een vaarweg geeft het gemiddelde laadvermogen van de schepen die over de vaarweg komen. Er is hiervoor een kwadratische schaal gebruikt.
- Diepste schip
- De kleur van een vaarweg (een lijn in de figuur) geeft de diepgang van het diepst liggende schip dat over de vaarweg vaart. Hoe donkerder het blauw hoe dieper het schip ligt. Als het diepste schip meer dan 25 meter diepgang heeft wordt de donkerste kleur gebruikt.
- De breedte van een vaarweg (een lijn in de figuur) geeft ook de diepgang van het diepst liggende schip dat over de vaarweg vaart. Hoe breder de lijn hoe dieper het schip ligt. Als het diepste schip meer dan 25 meter diepgang heeft wordt de breedste breedte gebruikt.
- Wachttijden
Bij elke sluis die een I/C verhouding heeft tussen 0.3 en 0.9 wordt een bolletje getekend. Een geel bolletje betekent een I/C verhouding van 0.3. Hoe roder het bolletje wordt, hoe drukker het bij de sluis is. Een I/C verhouding van 0.9 is het roodst.
