2008-01-07

Op de BIVAS website is vanaf nu de nieuwe release te vinden. Deze release geldt als afsluiting van een ontwikkeltraject gedaan ter begeleiding van een studie om de huidige mogelijkheden van BIVAS te testen. Aan het begin van het traject is veel aandacht besteed aan het verbeteren van de gegevens (vaarwegrestricties) en bij deze oplevering zijn met name de volgende twee punten veranderd:

Verplaatsen van de herkomsten en bestemmingen Botlek en Waalhaven
Het toevoegen van een de mogelijkheid om resultaten van scenario's te vergelijken

Hier worden nog een aantal aspecten van het nieuwe BIVAS besproken.

Installatie

Omdat er twee herkomsten en bestemmingen zijn verplaatst, is het van belang de installatie geheel opnieuw te doen. Dit wil zeggen:

De BIVAS database in MySQL droppen en opnieuw aanmaken
Het bivas.data bestand naast BIVAS.exe verwijderen
Ga verder bij punt 6 van de installatie stappen

Basisscenario

Scenario 0 is nog steeds het scenario oorspronkelijk opgesteld door TNO als het basisscenario. Door verbeteringen aan het netwerk is inmiddels scenario 15 het aan te raden scenario om te gebruiken als basis in studies.

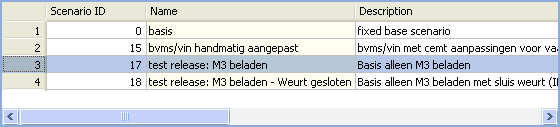

Openen en selectie van regels

Standaard kan alles geopend worden in BIVAS door het te selecteren en "Enter" te drukken. Zo kan in het "Scenarios" scherm een scenario worden geselecteerd, en door op "Enter" te drukken opent het scenario. In de oudere releases kon je een enkele cel selecteren (maakt niet uit welke kolom) en dan werd het scenario geopend. In deze release is dat veranderd. Nu moet altijd de gehele regel geselecteerd worden voordat deze geopend kan worden. Dit is consistenter met de rest van de applicatie (bijvoorbeeld bij het opstellen van een scenario), omdat de regel datgene voorstelt wat geopend moet worden.

Om een scenario te openen, een route te tonen of de routes te vinden die over een vaarweg gaan, kan op een regel ge-dubbel-clicked worden of kan naar links genavigeerd worden met het toetsenbord tot de regel geselecteerd wordt en dan op "Enter" drukken.

Het vergelijken van scenarios

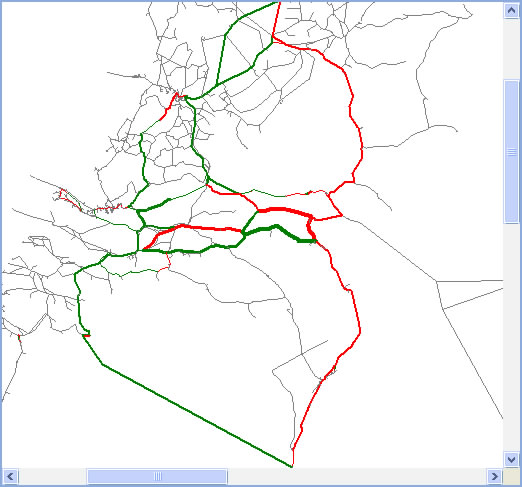

Belangrijke nieuwe functionaliteit die is toegevoegd is de mogelijkheid om scenarios te vergelijken. Dit is gedaan door in het "Scenarios" scherm een knop "Compare selected scenarios" te maken, welke alleen werkt als er precies twee scenarios zijn geslecteerd (gebruik Shift + pijltjestoetsen om de selectie te vergroten of Ctrl + muisklik). Door vervolgens op de knop te drukken opent het vergelijk panel. Deze laat in één oogopslag de het verschil in vaarwegbelasting tussen de twee scenarios zien. Het onderstaande voorbeeld toont het verschil tussen een basisscenario van alle M3 scheepsbewegingen ten opzicht van hetzelfde scenario met sluis Weurt (link 6325) afgesloten. Rood geeft een afname en groen geeft een toename in verkeer aan. De dikte geeft een indicatie van het aantal scheepsbewegingen die zijn veranderd tussen de scenarios.

Selected item information

Bij selectie van een vaarweg in de visualisatie werd in het visualisatiescherm rechtstreeks eigenschappen getoond van de geselecteerde vaarweg. Dit had als bijeffect dat bepaalde delen van de visualisatie onoverzichtelijk werden, daarom is deze "Selected item information" verplaatst naar een apart panel onder de "Explorer". Dit panel laat van (zover informatie beschikbaar) altijd informatie zien over het geselecteerde item (tabel, tabelcel, vaarweg, route, etc).
