Schermindeling

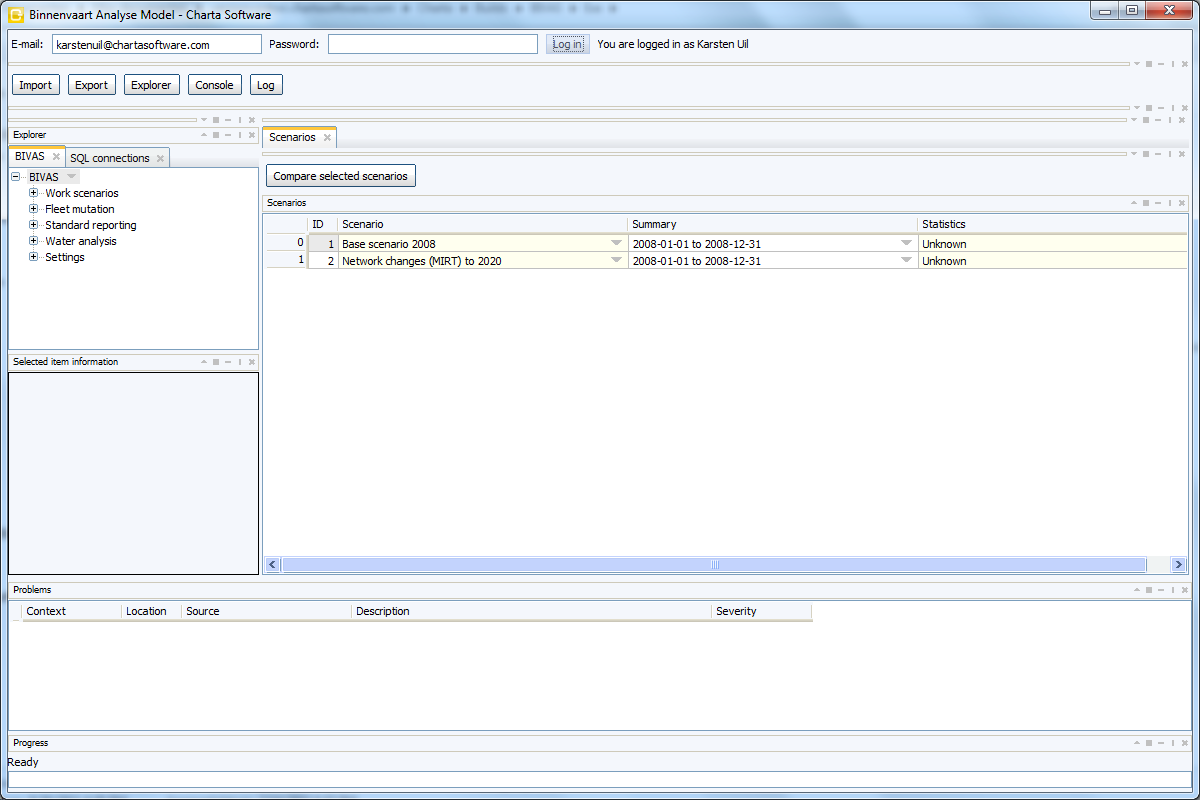

Scherm bij het opstarten

Als de stappen in de installatiehandleiding zijn gevolgd, de applicatie opnieuw is opgestart en er is ingelogd ziet het scherm er als volgt uit. Het scherm toont een inlogpanel, toolbar, explorer, scenario's tabblad, selected item information, problems en een progress bar.

Inlogpanel

Het bovenste panel is het inlogpanel. Om te kunnen inloggen is het vereist dat de gebruiker is geregistreerd op deze website. Het gebruikte email adres en wachtwoord kunnen dan gebruikt worden om in de BIVAS applicatie in te loggen. Nadat er succesvol ingelogd is, verdwijnt de waas van de applicatie.

Toolbar

Onder het inlogpanel staat een toolbar. Hier zijn de opties gegevens:

• Import: importeer een XML bestand in de .data database. Bij BIVAS is hiervoor bivas.xml meegeleverd.
• Export: exporteer de huidige .data naar een XML bestand.
• Explorer: open de .data vanaf de globals in een explorer (een tree control)
• Console: open de console waarin rechtstreeks commando's kunnen worden uitgevoerd.
• Log: open de commando log waarin uitgevoerde functies zijn geregistreerd.

Explorer

De explorer is de tree control links in de applicatie. Hier wordt (een deel van) de .data database getoond. Na importeren van de bivas.xml en herstarten, wordt hier het "BIVAS Application" object getoond. Dit object kent de hoofdonderdelen van BIVAS in de .data werkomgeving:

1. Work scenarios: het aanmaken en bewerken van scenario's
2. Fleet mutation: vlootmutatie modelleren en kalibreren
3. Standard reporting: een overzicht van statistieken van een doorgerekend scenario
4. Water analysis: het aanmaken van water scenario's en tijdreeksen (scenario groepen) op basis van variaties in waterstanden
5. Settings: database, web service en statistieken instellingen

Scenarios

Het scenarios tabblad is zichtbaar wanneer met succes contact is gemaakt met de MySQL database. Is deze niet zichtbaar dan wordt automatisch het instellingen scherm voor de database geopend, zodat deze kunnen worden gecontroleerd.

Het tabblad toont de opgeslagen scenarios (stored) in de MySQL database. Deze kunnen worden geopend (rijselectie + Enter of dubbelklik). Het openen toont het scenario panel waar het scenario kan worden doorgerekend of worden geanalyseerd.

Selected item information

Links onder de explorer staat een informatie panel. Deze toont (indien mogelijk) informatie van het geselecteerde element. Dit kan voor alle onderdelen: elementen in tabellen, een visualisatie, et cetera.

Problems

De problems panel onderin het scherm toont de huidige problemen. Hier kan bijvoorbeeld worden aangegeven dat het contact maken met de MySQL database niet is gelukt.

Progress

Helemaal onderin kan de voortgang van activiteiten getoond zoals het doorrekenen van een scenario. Het monitoren van de voortgang is voor een aantal gevallen nog niet uitgewerkt.
